應用領域：
電力電流互感器是電力系統電能計量和保護控制的重要設備，它們應用于高壓、大電流發電廠和變電站，是電力系統電能計量以及繼電保護、系統診斷與檢測分析的重要組成部分，其測量精度，運行可靠性是實現電力系統得以安全。
產品主要應用于高精度等級的精密電流互感器，環氧灌封套管式電流互感器，氣絕緣或油浸開關設備，低壓、中壓、高壓開關設備，以及其它的電力傳輸和配電系統設備護。
性能特點：
互感器的測量精度等級不同選用的軟磁材料也不一樣，互感器的測量誤差越小、精度越高，所要求的鐵芯磁導率也越高。當要求小變比、低安匝數時冷軋硅鋼片就不能達到要求，這時只有采用高磁導率的軟磁材料如坡莫合金和超微晶合金等。超微晶合金具有與坡莫合金近似的。
初始導磁率、更高的最大導磁率、溫度穩定性好、疊片系數為70%-75% 。在相同尺寸、相同性能條件下，超微晶鐵芯重量僅是坡莫合金鐵芯的三分之二，價格更具竟爭力。近年來高精度等級（如0.2級、0.2S 級、0.1級、0.5S 級、0.5級）的互感器需求量迅速增加。因此超微晶合金測量級電流互感器鐵芯的國內需求量迅猛增大。
材料特性：
鐵芯外殼采用 ABS、PPR、PVC、PPT、鋁、不銹鋼、DMC質材料。
額定電壓等級：220V、380V、6.3kV、10kV、35kV、110kV、220kV、330kV、500kV，1000kV
測量用電流互感器精度：0.1（s），0.2(s)，0.5,1.0,2.0。
保護用電流互感器精度：5P,10P。
電壓互感器精度：0.2，0.5，3P,6P。
超微晶與坡莫合金及硅鋼性能比較 ：
|
性能參數 |
超微晶鐵芯 |
坡莫合金鐵芯 |
硅鋼鐵芯 |
|
飽和磁感Bs(T) |
1.25 |
0.75 |
1.9 |
|
初始導磁率 |
4-10×10 4 |
4-8×10 4 |
10 3 |
|
最大導磁率 |
60×10 4 |
60×10 4 |
4×10 4 |
|
居里溫度℃ |
570 |
570 |
740 |
|
密度(g/cm 3 ) |
7.3 |
8.75 |
7.65 |
|
占空系數 (%) |
70-75 |
90 |
95 |
|
帶材厚度 |
0.025-0.042 |
0.15 |
0.3 |

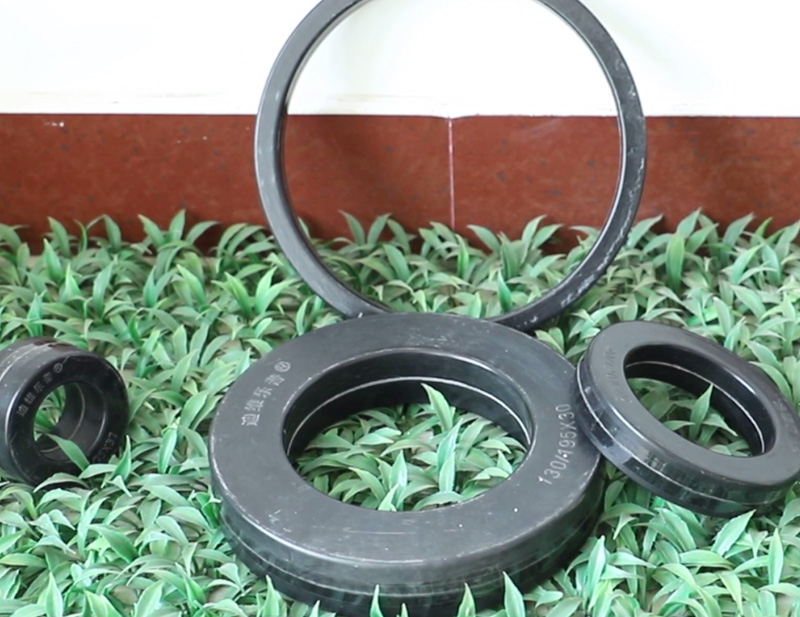

規格參數
|
產品規格 |
鐵芯尺寸 |
護盒尺寸 |
||||
|
外徑 |
內徑 |
高度 |
外徑 |
內徑 |
高度 |
|
|
59/36*20 |
59 |
36 |
20 |
64 |
31 |
25 |
|
78/48*25 |
78 |
48 |
25 |
83 |
43 |
30 |
|
115/75*25 |
115 |
75 |
25 |
120 |
70 |
30 |
|
140/95*35 |
140 |
95 |
35 |
145 |
90 |
40 |
|
205/130*20 |
205 |
130 |
20 |
210 |
125 |
25 |
|
240/180*40 |
180 |
240 |
40 |
245 |
175 |
45 |
|
435/325*20 |
435 |
325 |
20 |
440 |
320 |
25 |
|
660/610*15 |
660 |
610 |
15 |
670 |
600 |
25 |
|
970/885*15 |
970 |
885 |
15 |
980 |
875 |
25 |
|
1280/960*20 |
1280 |
960 |
20 |
1292 |
948 |
32 |
注：可根據客戶的要求定制，目前我公司生產規格9000種，鋁護盒模具4000套，DMC模具400套。
